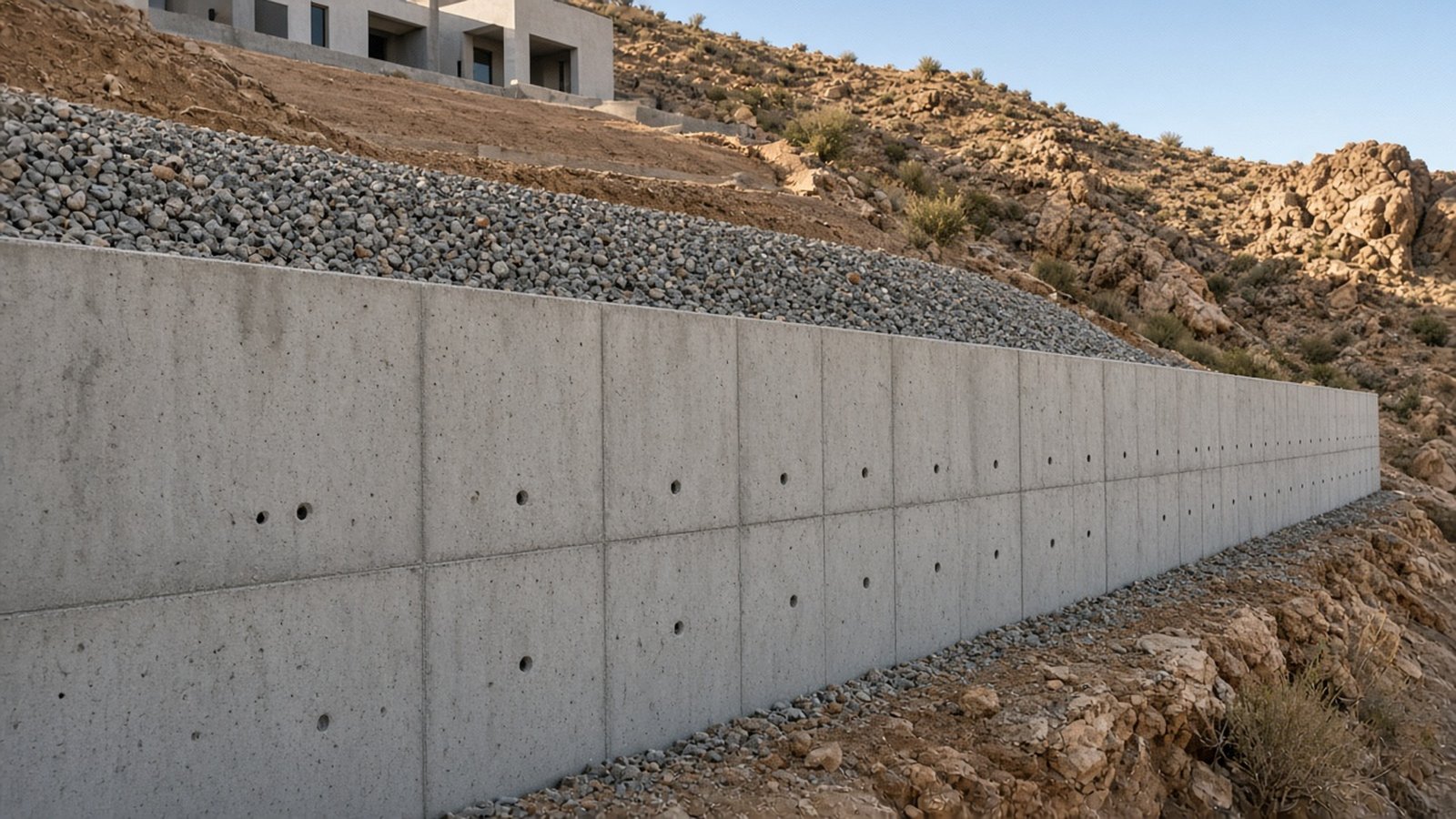

تصميم الجدران الاستنادية للمواقع ذات فروق المناسيب
متى يحتاج الموقع إلى جدار استنادي؟
تنتشر المواقع ذات فروق المناسيب في بعض أحياء الرياض وفي كثير من مشاريع التطوير في المملكة، سواء بسبب الميول الطبيعية للأرض، أو اختلاف مناسيب الطرق المجاورة، أو حفر الأقبية بالقرب من حدود الملكية. وكلما تطلب الأمر حجز التربة عند منسوبين مختلفين، أصبح الجدار الاستنادي عنصرًا إنشائيًا قائمًا بذاته، لا مجرد سور للموقع. فالجدار سيئ التصميم قد يميل أو ينزلق أو يتشقق، معرضًا العقارات المجاورة والطرق والأشخاص للخطر، ولذلك يستحق تصميمه العناية نفسها التي يحظى بها الهيكل الإنشائي للمبنى الرئيسي.
الأحمال وفحوص الثبات
يبدأ التصميم بدراسة جيوتقنية توفر نوع التربة ووزنها النوعي وخصائص مقاومتها ومنسوب المياه الجوفية وقدرة التحمل المسموح بها. ومن هذه المدخلات يحسب المهندس الإنشائي ضغط التربة الجانبي المؤثر على الجدار، والذي يزداد بزيادة ارتفاع الردم المحجوز. كما يجب احتساب الأحمال الإضافية، مثل حركة المركبات أو المباني أو المواد المخزنة بالقرب من أعلى الجدار، إلى جانب ضغط المياه إذا كان التصريف غير كافٍ. ثم يُفحص الجدار ضد عدة أنماط من الانهيار:
- الانقلاب حول مقدمة القاعدة، ويقاومه وزن الجدار ووزن التربة فوق كعب القاعدة.
- الانزلاق على مستوى القاعدة، ويقاومه الاحتكاك، ومفتاح قص أسفل القاعدة عند الحاجة.
- إجهاد التحمل أسفل القاعدة، والذي يجب أن يبقى ضمن قدرة تحمل التربة دون هبوط مفرط.
- الثبات العام للمنحدر، خاصة في الجدران المرتفعة أو المواقع التي توجد بها طبقات تربة ضعيفة أسفل الأساس.
وبعد ضمان الثبات، يُصمم جذع الجدار وقاعدته عنصرين من الخرسانة المسلحة وفق كود البناء السعودي، مع الاهتمام بالتحكم في التشققات وتوفير غطاء خرساني كافٍ في الجهة الملاصقة للتربة.
اختيار نوع الجدار وضبط التصريف
يتوقف اختيار نوع الجدار على ارتفاعه والمساحة المتاحة وظروف الموقع. فالجدران الكابولية من الخرسانة المسلحة تناسب معظم المواقع السكنية والتجارية، بينما قد تكون الجدران ذات الدعامات الخلفية أكثر اقتصادية في الارتفاعات الأكبر. وحيث تسمح المساحة، يمكن دراسة الجدران الثقالية أو أنظمة التربة المسلحة، وقد تلزم الجدران المدفونة كالخوازيق عند الحفر بجوار مبانٍ قائمة. وأيًا كان النوع، يبقى التصريف في الغالب العامل الحاسم في الأداء على المدى الطويل؛ فالمياه المحتجزة خلف الجدار قد ترفع الضغط عليه بدرجة كبيرة. لذلك تتضمن التصاميم عادةً ردمًا حبيبيًا سريع التصريف، وأنابيب تصريف مثقبة عند القاعدة، وفتحات تصريف عبر الجدار، وطبقة فلترة تمنع التربة الناعمة من انسداد النظام. كما يحمي العزل المائي على الوجه الملاصق للتربة الخرسانة وأي فراغات داخلية خلفها، وتُفصّل فواصل الصب والحركة للتحكم في التشققات على امتداد الجدران الطويلة. وأثناء التنفيذ، يتحقق الإشراف من مناسيب الأساسات والتسليح ومادة الردم ودمكها على طبقات، مع تجنب معدات الدمك الثقيلة قرب الجدار قبل اكتساب الخرسانة مقاومتها. وبهذا يبقى الجدار الاستنادي عنصرًا موثوقًا في الموقع لعقود طويلة.
